三鶯重工業

一.測試目的

(繼續閱讀...)

Raylue 發表在 痞客邦 留言(0) 人氣()

Raylue 發表在 痞客邦 留言(0) 人氣()

EMU800 的集電弓，相較於EMU600、EMU700、EMU500、E200、E1000 屬於較小型的尺寸，再加上是單臂結構，使他變得更脆弱。
單臂式的集電弓，只能靠塑膠的彈性來夾緊，所以製作難度比一般的高（雖然製作N規集電弓本身就是一件很難的事）。
常有人一開口就問：集電舟是金屬製的嗎？
但我一直堅使用射出成形的原因是：可以呈現更多的細節。
可以比較上一張相片和下圖，塑膠的集電弓可以呈現圓形的結構，還可以表現出集電靴等細節。
對我來說，使用金屬蝕刻+沖壓的方式製作，一方面為了降低製作難度，另一方面有可能是做不出來而不得以為之。
EMU800的集電舟，光試模不下10次。期間還加高集電靴幫助走料，又改了進膠點避免發生斷裂....有一堆問題需解決。
日本電車因為集電弓很多都共用，曾看過日廠集電弓就獨立一射，一模兩穴集電舟。因為要這樣才容易控制。
如下圖，EMU800的集電弓座，我們堅持做成簍空。在開發時讓模具廠傷透腦筋，後來有微調部分零件位置才可以拆模。
側面立體結構部分也是不馬虎。
不過難度最高的集電弓座是EMU600/EMU700 的這一座。
因為他的底座是斜的。這組在開發時，整付重做了好幾次。
正因為單臂式，需靠彈性來夾住。
如下圖，原本依照實際比例做的下臂因為太小彈性不足而無法組裝。
後來改成下圖現行版本，加大夾臂後才解決。
但在大量組裝後，有感覺此處關節強度不足，所以才又做一次改良（尚未量產）。
一支小小的集電弓上臂，就需要設計許多凸點來限位，以避免做出不正常的動作（例如集電弓反折）。

(繼續閱讀...)

Raylue 發表在 痞客邦 留言(0) 人氣()

Raylue 發表在 痞客邦 留言(0) 人氣()

近來日本鐵道模型大廠模型價格漲價10%以上，周邊則漲20~25%。
三鶯重工的EMU800當初是10幾年前MIC 8輛的訂價9800為目標，
但是實際在台灣生產完畢後，發現一組利潤只有約600元，
加上預估彩繪的數量也不足以攤平約450萬的固定成本(成本還在增加中…)。
一方面為了能永續經營，另一方面又有希望秉持初衷給大家高CP質的車的理念，
所以EMU800除S006原型車特別企劃維持價格仍會維持9800，
其他未發行項目會調整0-9.5%不等，讓EMU800這組車損失少一點。
MU800基本、增節部分，先前提到已製作的EVA經查驗出貨單後數量只有250組，
該材料先保留(或許未來挪至他用)。所以基本、增節確定以4+4方式發行。

(繼續閱讀...)

Raylue 發表在 痞客邦 留言(0) 人氣()

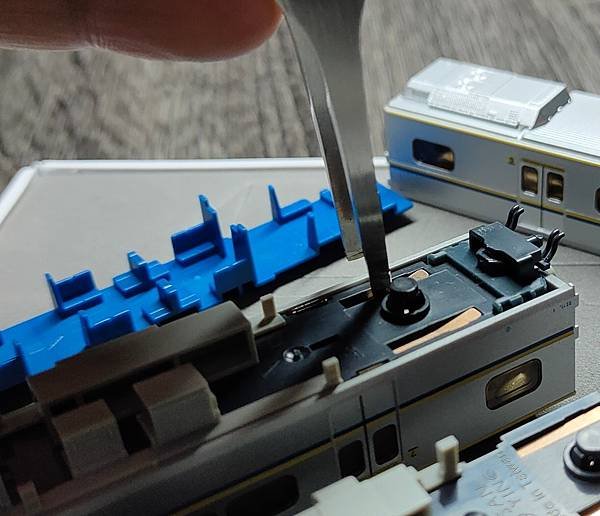

EMU800 的集電弓非常細緻、非常脆弱，翻過來車車殼時若直接放在桌面上會造成集電弓損壞。
拆卸EP集電弓車車殼時，可以在下面墊一個5mm以上的泡棉、書本等，並如上圖將集電弓位置錯開。
特別是動力車，車殼和底盤結合得較緊，墊一個底後就不用擔心集電弓卡到，再一個一個撬開卡榫。
要翹另一側時，記得檢查集電弓位置，以免受損。

(繼續閱讀...)

Raylue 發表在 痞客邦 留言(0) 人氣()

近來有車友在詢問連結器如何組裝問題，故特別寫此文說明。
步驟1
(1)先找一個有點厚度的物體，在邊緣黏上雙面膠。
(2)為了讓成品較容易取下，可以先用手或布觸碰雙面膠以降低黏度。
(3)如圖將下蓋放在邊緣。
步驟2
將連結器放到下蓋中。
步驟3
用鑷子夾起彈簧，放入連結器和下蓋間。
步驟4
(1)蓋上掛架即可完成。
(2)取下時，如果黏太緊不要硬拉掛架，要從下蓋撬起，不然有可能會分解。

(繼續閱讀...)

Raylue 發表在 痞客邦 留言(0) 人氣()

很抱歉，由於我們的疏忽以至於EMU800第一批產品有些狀況，狀況及改善方式說明如下。
碍子問題:
左圖是安裝錯誤的相片，右圖才是正確的。

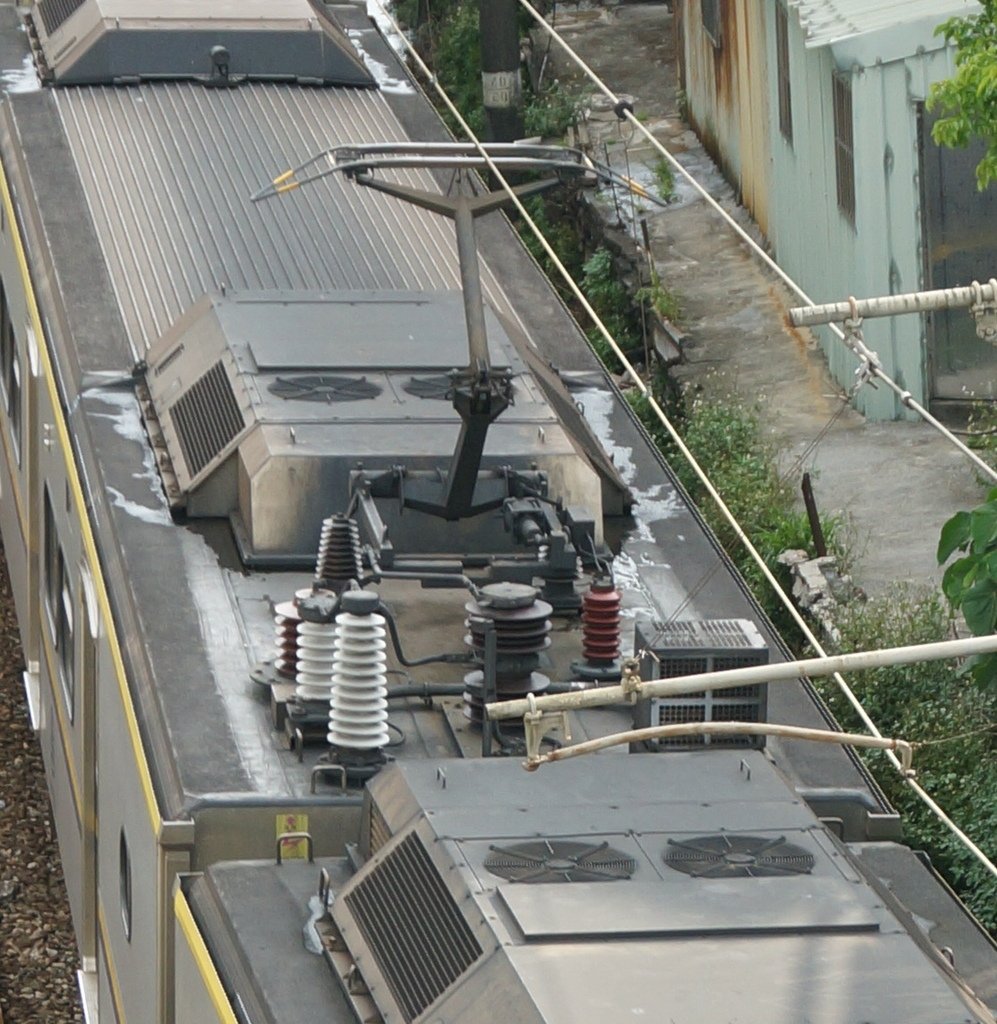

修正方式可以用拇指和食指一起抓住兩個白色碍子(圈起來部分)(其實他的名稱是避雷器和高壓穿套)，輕輕提起即可取下。
翻轉後先將下方兩個柱子對準洞後，再輕輕壓入即可。
我們會先在經銷商處準備一些備品，以供不小心弄壞時索取。

(繼續閱讀...)

Raylue 發表在 痞客邦 留言(0) 人氣()

前言

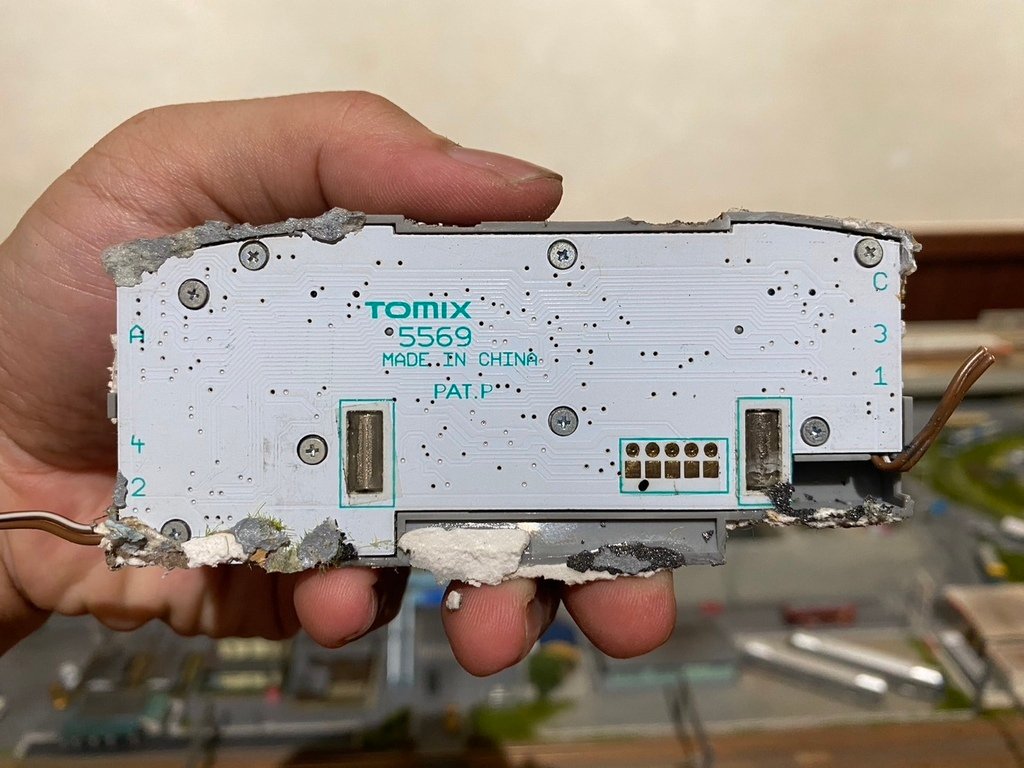

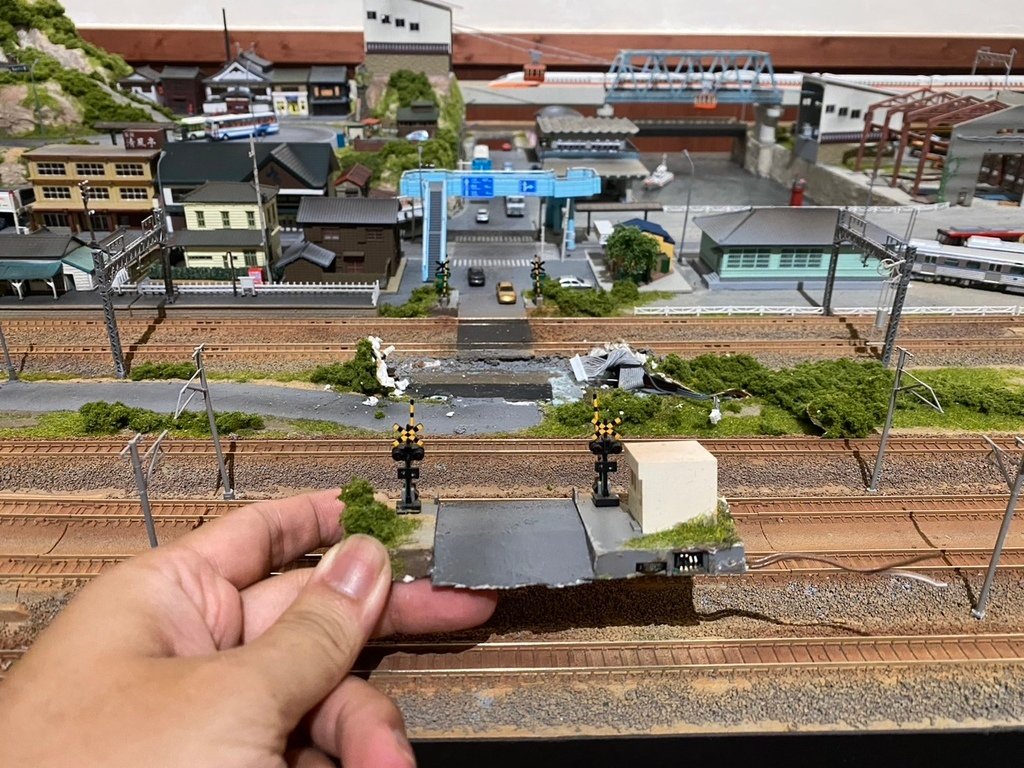

上週有台南溫刀鐵道的TOMIX 自動踏切II 使用2、3個月就故障，尋求幫助。
前兩天順利解決後，特別寫此文章，幫助有此問題的車友。
本題
故障影片如下。會有齒輪卡住聲音、誤動作或是完全部工作等。

(繼續閱讀...)

Raylue 發表在 痞客邦 留言(0) 人氣()

Raylue 發表在 痞客邦 留言(0) 人氣()



(繼續閱讀...)

Raylue 發表在 痞客邦 留言(0) 人氣()

緣由

(繼續閱讀...)
